断路器结构采用整体型布局

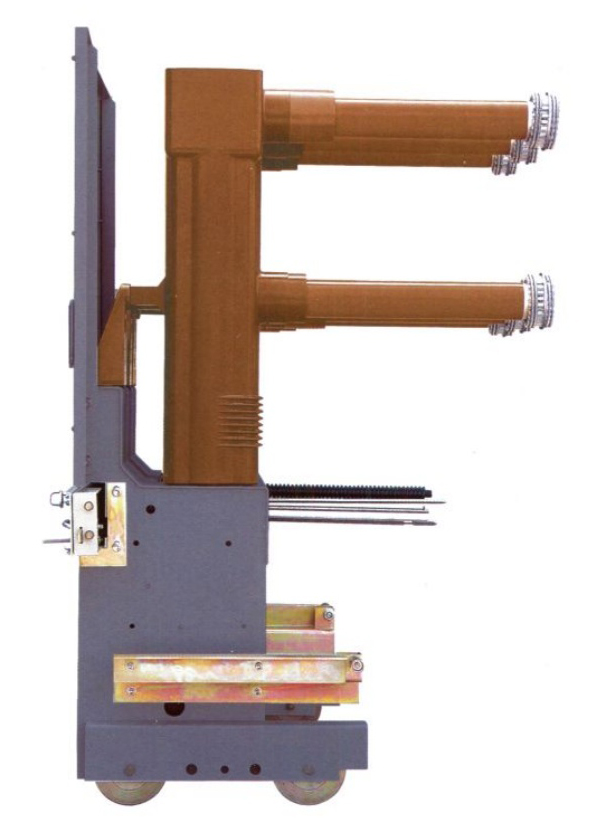

弹簧操动机构与断路器本体部分采用一体化结构设计。一次主导电回路与机构采用前、后布局的形式,主导电回路部分位于断路器的后部,弹簧操动机构位于断路器的前部,手车推进机构位于断路器的下方,其结构紧凑、布局合理,整机外形尺寸小。
主导电回路采用套筒式结构形式

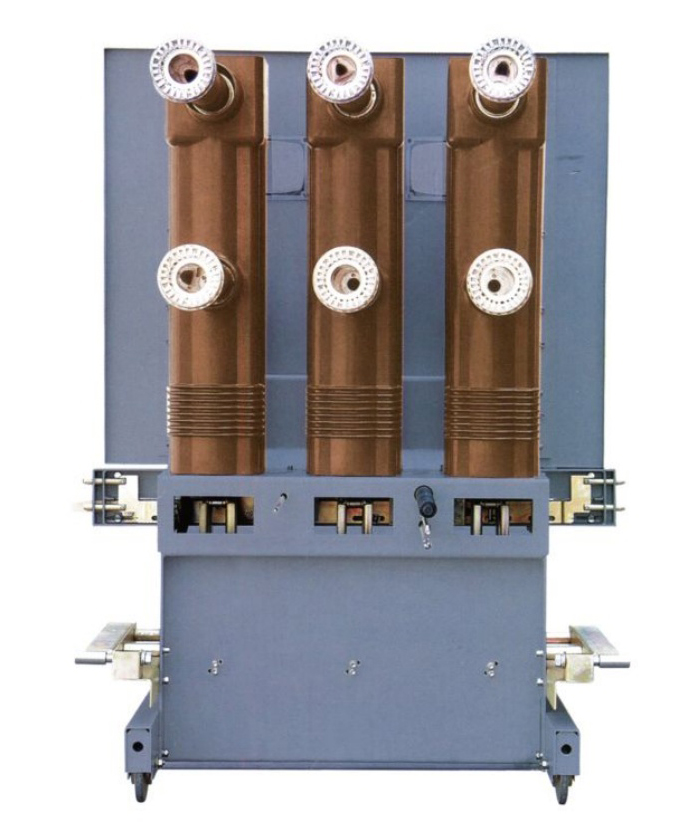

VY4-40.5系列户内真空断路器(中置式)的主导电回路为套筒式结构形式。断路器的一次主导电回路的真空灭弧室布置在封闭的绝缘筒内,绝缘筒选用机电性能可靠的环氧树脂材料,并采用先进APG的工艺成型,该绝缘筒既起安装支撑作用,又起相间、相对地绝缘作用。该绝缘筒的设计充分考虑了国家标准及严酷工作条件的使用要求,不仅可以防止真空灭室不受外界环境的影响,防止灰尘和异物进入主回路的部分,而且可以确保即使在湿热及严重污秽的环境下,也可以对电压效应呈现出高阻态。
主导电回路采用套筒式或固封式结构
VY4-40.5系列户内高压真空断路器(落地式)的主导电回路有套筒式和固封式两种结构形式可供用户根据不同的使用场所进行方便地选择。
套筒式结构:断路器的一次主导电回路的真空灭弧室布置在封闭的绝缘筒内,绝缘筒选用机电性能可靠的环氧树脂材料,并采用先进APG的工艺成型,该绝缘筒既起安装支撑作用,又起相间、相对地绝缘作用。该绝缘筒的设计充分考虑了国家标准及严酷工作条件的使用要求,不仅可以防止真空灭室不受外界环境的影响,防止灰尘和异物进入主回路的部分,而且可以确保即使在湿热及严重污秽的环境下,也可以对电压效应呈现出高阻态。

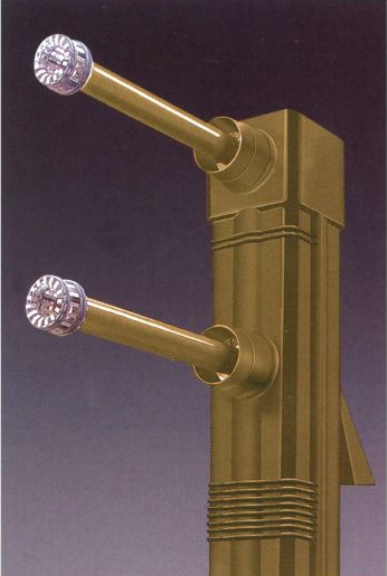

固封式结构:断路器的一次导电回路采用固体绝缘技术的固封极柱,该固封极柱通过先进的自动压力凝胶APG 工艺将真空灭弧室和一次导电回路的其它零件直接固封在特种环氧树脂材料里,形成一个主导电回路模块。固封极柱安装端进行了内外双裙边的设计,该极柱具有大爬电比距、高机械强度、高零部件精度、零部件数量少、无需二次调整、搭接面少的特点。极柱电场分布均匀,避免了局部电场集中对有机绝缘的破坏。同时采用此种结构设计,可筒化一次主导电回路的装配工艺,彻底避免了主导电回路连接螺栓由于运行中的振动而松动的问题,保证了主导电回路电联结的高可靠性,使断路器的一次主导电回路的实现免维护成为可能。
灵活的安装方式
VY4-405系列户内高压真空断路器(落地式)具有固定式和手车式两种安装方式,均可以十分方便地实现可靠的机械“五防联锁”。既可直接安装在各类型的固定式开关柜内,亦可配装在各类型可移开式开关柜的手车。
