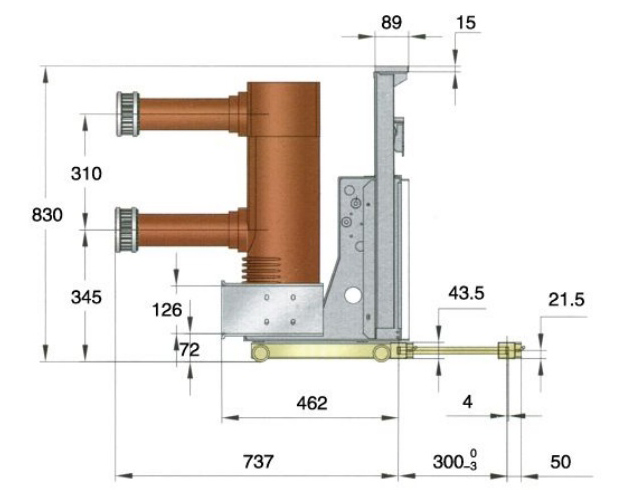

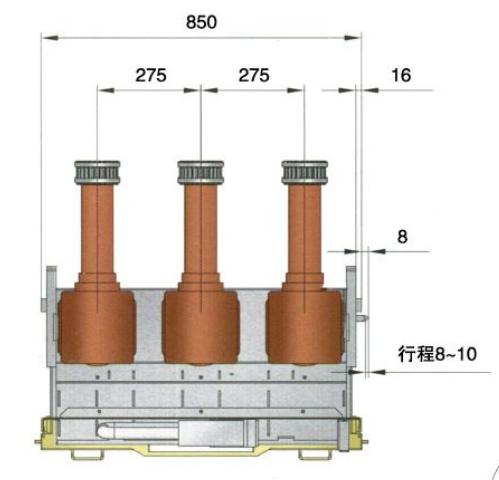

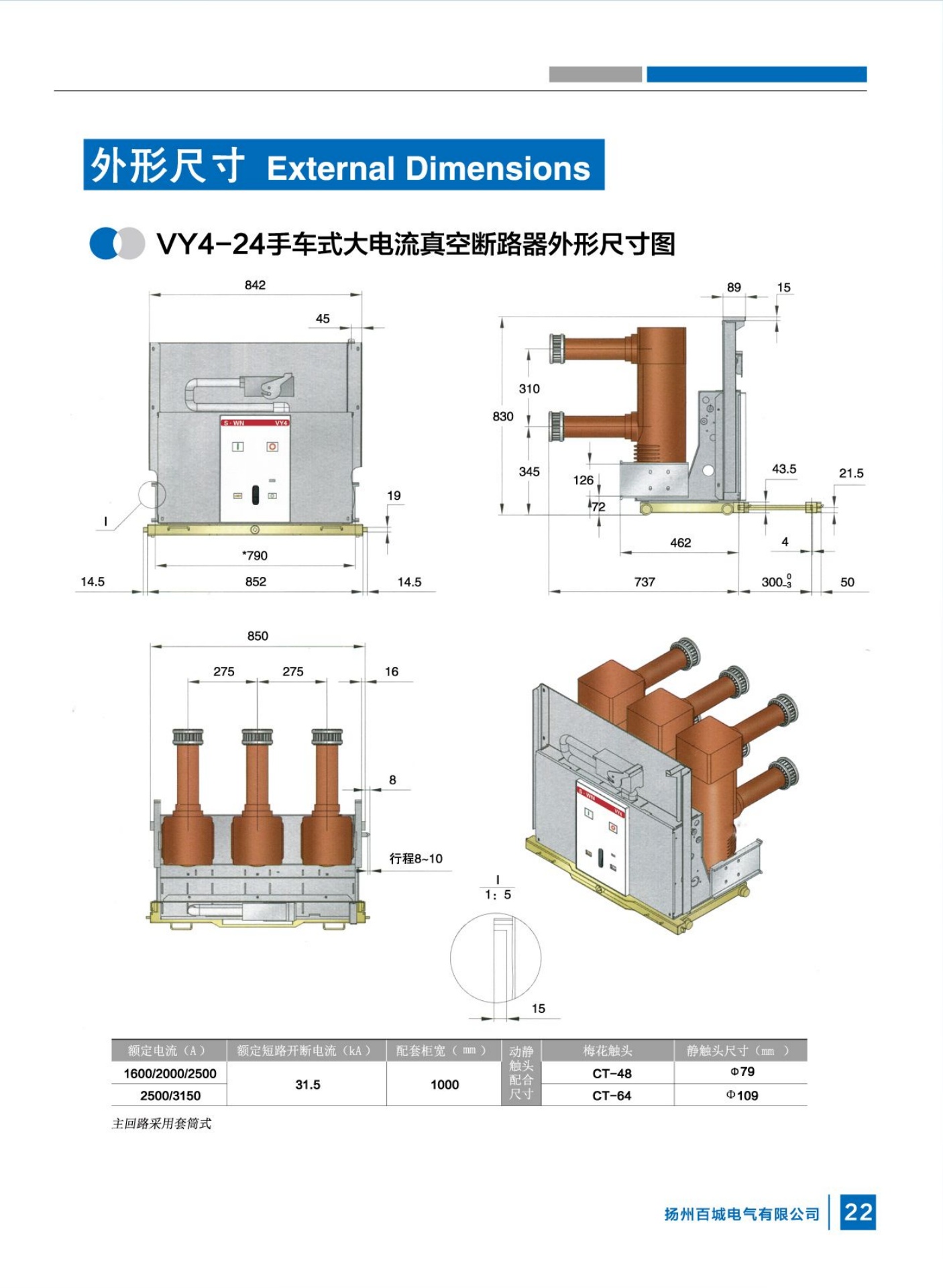

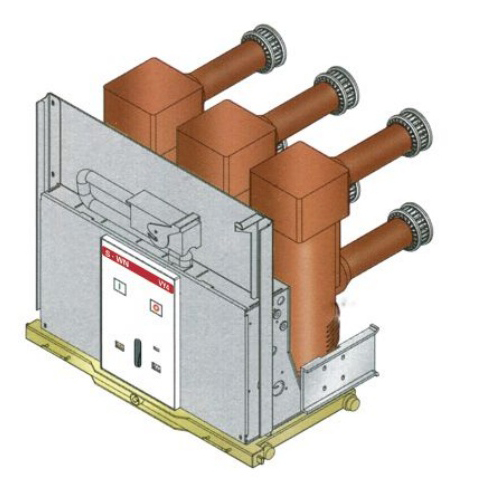

VY4-24手车式大电流真空断路器

断路器结构采用整体型布局

弹簧操动机构与断路器本体部分采用一体化结构设计。一次主导电回路与机构采用前、后布局的形式,主导电回路部分位于断路器的后部,弹簧操动机构位于断路器的前部,手车推进机构位于断路器的下方,其结构紧凑、布局合理,整机外形尺寸小。

可靠的一体化弹簧操动机构

VY4-24系列户内真空高压断路器的弹簧操动机构为平面布置的弹簧操动机构,具有手动储能和电动储能功能,整机的外形尺寸小,断路器的整体刚度好,操作性能始终如一。

VY4-24系列户内真空高压断路器的操动机构主传动结构为成熟的12kVVBS系列操动机构的延伸,主传动的可靠性有上万台的生产、运行经验,断路器整机动作的稳定性、可靠性高。

中置式手车结构

VY4-24系列户内真空高压断路器的手车式采用中置式手车结构设计,使得整机体积小,结构紧凑,刚性好,运动灵活,配合精度高,此种结构设计,提高了断路器手车与开关柜之间活动电联结的可靠性及整个开关柜的动热稳定性。
