断路器结构采用整体型布局

弹簧操动机构与断路器本体部分采用一体化结构设计。一次主导电回路与机构采用前、后布局的形式，主导电回路部分位于断路器的后部，弹簧操动机构位于断路器的前部，手车推进机构位于断路器的下方，其结构紧凑、布局合理，整机外形尺寸小。

可靠的一体化弹簧操动机构

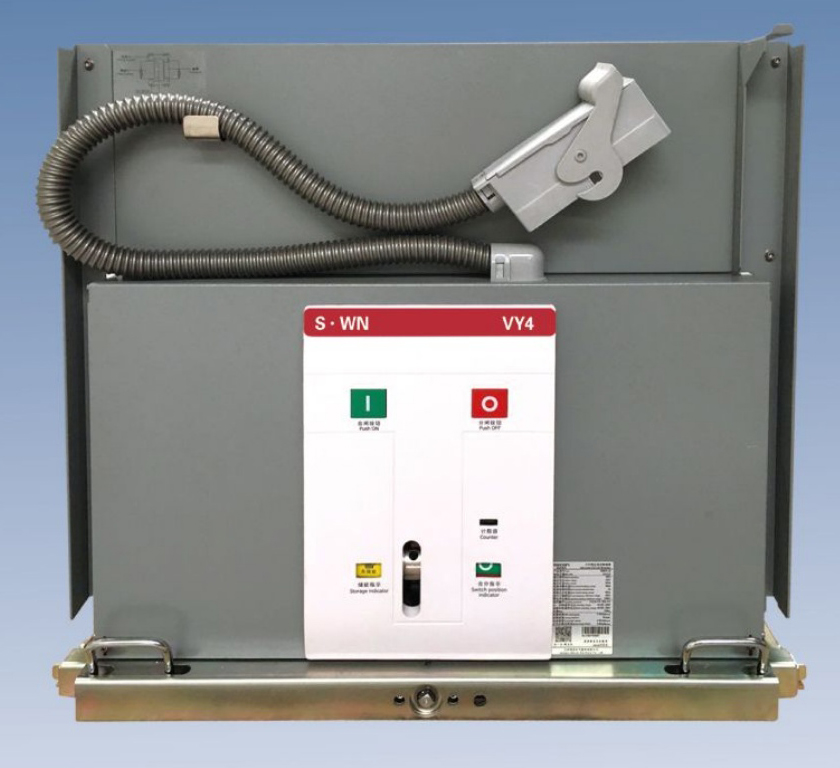

VY4-24系列户内真空高压断路器的弹簧操动机构为平面布置的弹簧操动机构，具有手动储能和电动储能功能，整机的外形尺寸小，断路器的整体刚度好，操作性能始终如一。

VY4-24系列户内真空高压断路器的操动机构主传动结构为成熟的12kVVBS系列操动机构的延伸，主传动的可靠性有上万台的生产、运行经验，断路器整机动作的稳定性、可靠性高。

中置式手车结构

VY4-24系列户内真空高压断路器的手车式采用中置式手车结构设计，使得整机体积小，结构紧凑，刚性好，运动灵活，配合精度高，此种结构设计，提高了断路器手车与开关柜之间活动电联结的可靠性及整个开关柜的动热稳定性。

VY4-24型24KV高压真空断路器手车VBS型12kV真空断路器的底盘手车的技术延伸，采用丝杠推进机构，运动准确，具有成熟可靠的机械联锁系统。

较好的手车互换性和适应性

VY4-24系列户内真空高压断路器的手车式外形尺寸与ABB生产的VD4-24手车式真空断路器完全一致，可实现手车之间的完全互换，从而其适应性强、适用范围广。

VY4-24系列手车式真空断路器适配柜型为KYN口24中置式高压成套开关柜。

灵活的安装方式

VY4-24系列户内真空高压断路器具有固定式和手车式两种安装方式，均可以十分方便地实现可靠的机械"五防联锁"。既可直接安装在各类型的固定式开关柜内，亦可配装在各类型可移开式开关柜的手车。
